数控机床主轴智能热特性检测与补偿平台


设备简介:

        数控机床主轴智能热特性检测与补偿平台是杭州紫荆港科技最新推出的一款数控机床主轴热特性检测与补偿设备,可实现符合ISO230-3国际标准的数控机床主轴热误差检测、分析和补偿。该设备核心硬件为五个高精度的非接触式电容位移传感器,通过五点法检测与分析主轴热误差的动态变化。该设备软件系统可识别主轴热误差并为数控系统提供实时补偿数据。基于数控机床主轴智能热特性检测与补偿平台的研究成果已经有10余篇发表在国外顶级期刊上。以数控机床主轴智能热特性检测与补偿平台为基础,杭州紫荆港科技可以为提升数控机床精度提供一整套的解决方案。

应用领域:

        数控机床精度检测 数控机床误差建模 数控机床误差补偿。

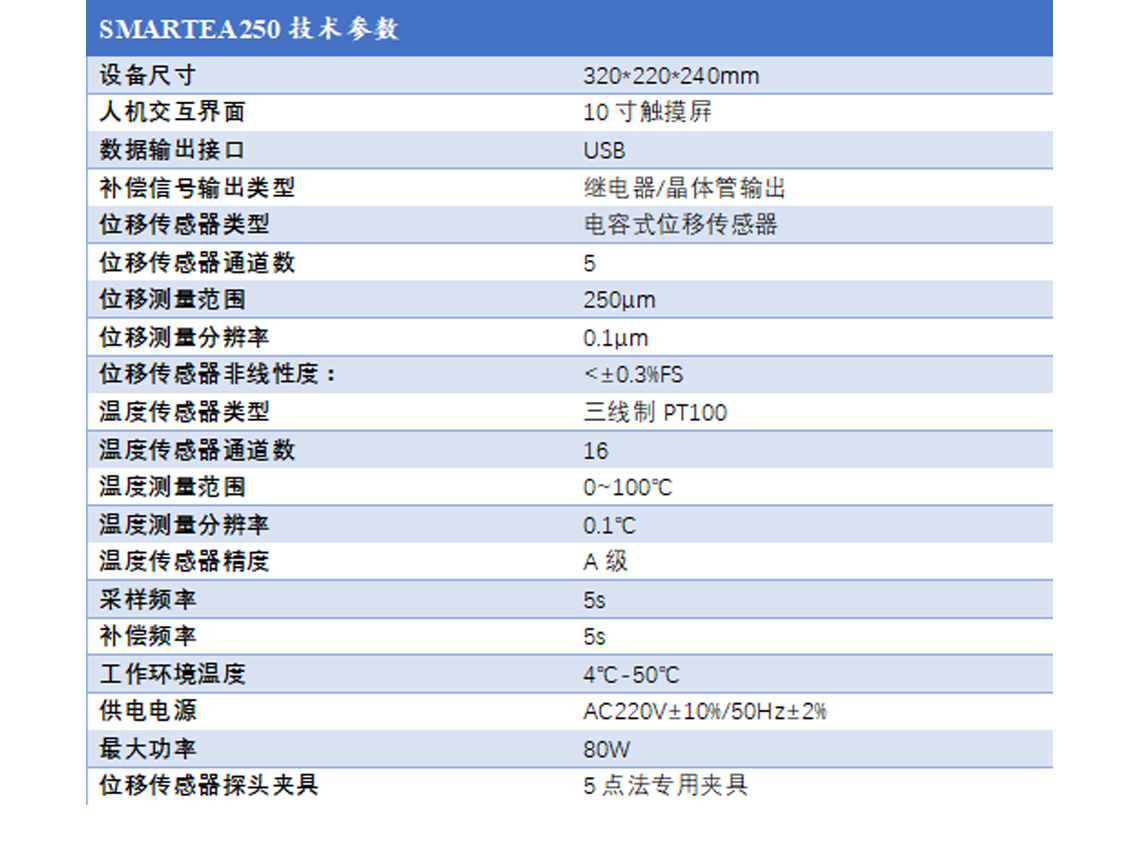

设备参数:

设备优势:

        1、可实现符合ISO230-3国际标准的数控机床主轴热效应测定。
        2、磁吸式温度传感器,可实现温度传感器的快速安装。
        3、配套主轴热特性智能建模分析软件,可实现测温点优化,热误差建模等功能。
        4、误差补偿技术不依赖数控代码,无须嵌入数控系统内核,补偿模型调整灵活。

应用实例:

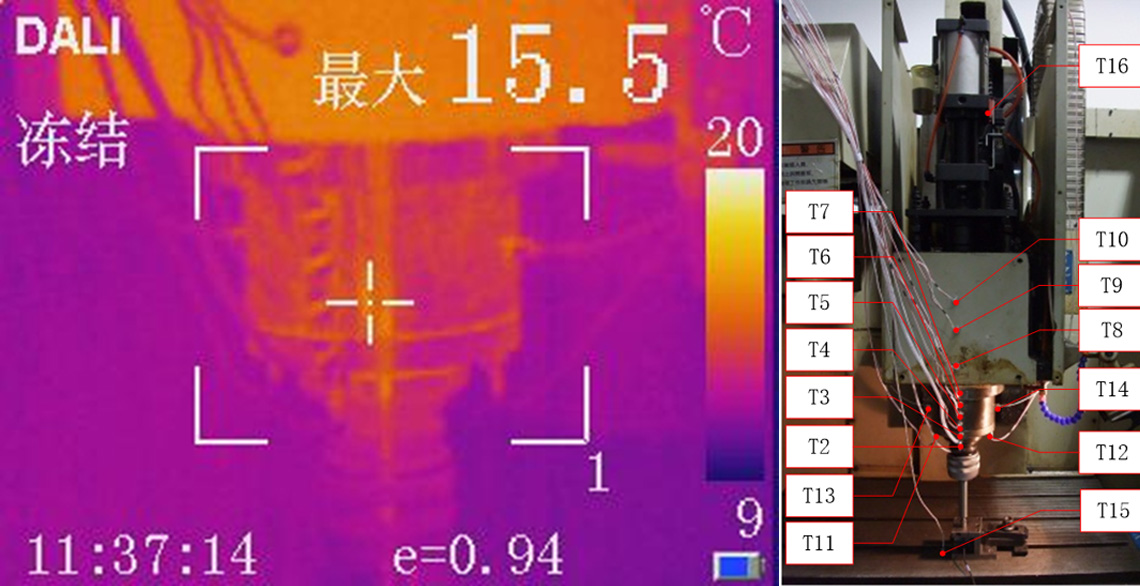

1、主轴温度测点的优化布置

        本设备克服了传统靠经验选择测温点建模引起的模型预测精度难以保证,鲁棒性不好的缺点,采用聚类分析、逐步回归分析、主成分分析等数学方法来优化测温点的数量和布置位置,使得测温点选择有了理论依据,所建立的热误差模型预测精度也得到了较好的保证

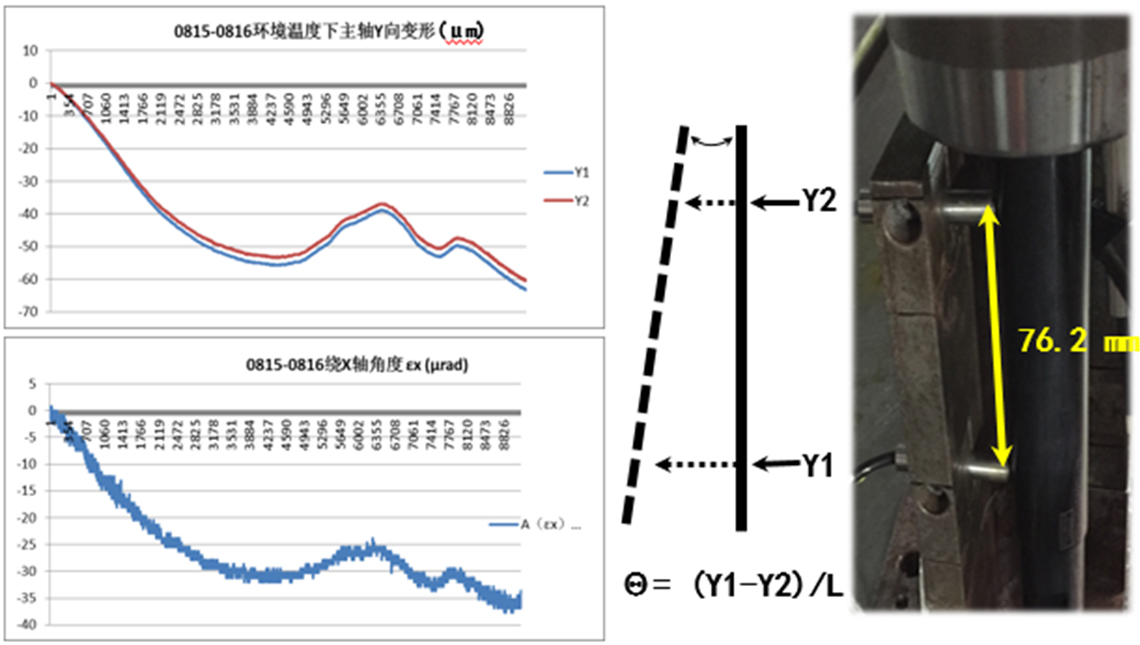

2、主轴热误差检测与建模

        本设备采集不同工况下的主轴热变形,可分离出刀尖点热漂移误差和主轴热倾斜误差,结合优化后的温度数据可完成多模型误差建模。

3、主轴热误差补偿

        本设备可基于数控系统的补偿功能输出主轴热误差补偿数据。在某型卧式加工中心上实验表明,最高误差补偿率达到84.2%。
